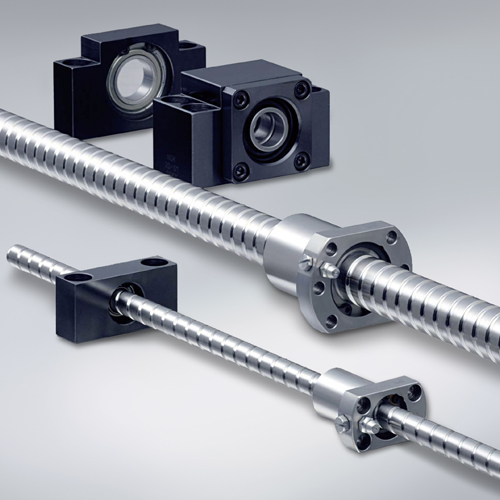

Taşlanmış Vidalı Miller
Yüksek yüklü uygulamalar için kullanımı kolay taşlanmış vidalı miller geliştirdik ve şimdi yüksek yük sürücülerine uygun geniş bir ürün yelpazesi sunuyoruz. Bu taşlanmış vidalar, elektrikli servo sürücünün en düşük seviyede çalışmasını sağlar.
NSK, en son nesil HTF yüksek yüklü taşlanmış vidalı milleri geliştirerek daha yüksek hızlara ulaşmayı hedefliyor. Bu gelişmiş ürünler, yeni conta ve optimize edilmiş bilya devridaim sistemi ile donatılmıştır. Geliştirilmiş bilye devridaim sistemi, gürültüyü azaltırken yeni sızdırmazlık sistemi daha iyi gres tutma ve daha uzun servis aralıkları sağlar.
NSK, 15 yıl önce ilk HTF serisi yüksek yüklü taşlanmış vidalı milleri sundu ve o zamandan beri bu seriyi sürekli olarak geliştirdi. Her yeni bileşen serisi, iyileştirilmiş hızlar, sessiz çalışma ve daha yüksek hassasiyet sağladı.
Bu yılki EMO ticaret fuarında NSK, en yeni nesil yüksek yüklü, yüksek hızlı taşlanmış vidalı milleri sergiledi: HTF-SRE serisi. Bu serinin odak noktası, 200 mm'ye kadar iğ çapları için daha yüksek hızlara ulaşmaktı, ve bu özellikle takım tezgahları ve plastik işleme makineleri üreticileri için önemlidir.
HTF serisinin tümü, patentli bir bilya ayırma sistemi kullanarak olumsuz koşullarda bile doğrudan topa teması önler. Ayrıca, yeni HTF-SRE serisi gelişmiş bir bilye devridaim sistemine sahiptir, bu da daha yüksek geçiş hızları ve azaltılmış çalışma gürültüsü anlamına gelir. Bu gelişme, vidalı milin karakteristik dn değerini (ortalama iş mili çapı x hız) 100.000'e kadar artırır ve bu da 833 mm/s'ye kadar hareket hızlarına olanak tanır.
Son olarak, HTF serisine yeni eklenen A1 yüksek performanslı contalar, ağır yüklere ve yüksek hızlara dayanıklıdır ve uzun ömürlü bir sızdırmazlık sağlar. Bu, daha temiz süreçleri garanti eder ve yüksek performanslı lineer sürücülerde gres tüketimini azaltır.
Özellikler
-
Enjeksiyon Makineleri için Yüksek Tonajlı Taşlanmış Vidalı Miller
Elektrikli enjeksiyon makineleri için 3000 ton ve daha üstü yüke dayanabilecek şekilde tasarlanmıştır. Yüksek kapasiteli preslerde kullanılabilir
Dosya İndir -
II. Nesil Vidalı Miller
Hız artırıldı, bilya oluklarından kaynaklanan gürültü azaltıldı.
Dosya İndir -
HTF Serisi Vidalı Miller
Yüksek yüklü uygulamalar için kullanıma uygun vidalı mil serisidir.
Dosya İndir -
HTF-SRE Serisi Vidalı Miller
HTF-SRE serisi, standart seriden daha yüksek travers oranları ve daha düşük gürültü sunmaktadır. Ayrıca yeni bilya ayırma ve bilya devirdaim sistemini de içerir.
Dosya İndir -
HTF-SRC Serisi Vidalı Miller
Yüksek hızlı, yüksek yüklü vidalı mil serisidir. Yeni nesil HTF-SRC, en çok satan yüksek yüklü vidalı mil serisi olan HTF serisinden evrilmiştir.
Dosya İndir -
Somun Soğutmalı Vidalı Miller
Hassas makinaların daha hızlı ve daha hassas olabilmesi için somun soğutmalı vidalı miller kullanılır. Somun soğutma, makina tasarımını değiştirmeden (HMD somunlar için) de uygulanabilir.
Dosya İndir
-
HMS Serisi Vidalı Miller
Yüksek hız ve düşük gürültü standartlarını yükselten bu seri, yüksek çalışma kapasiteli ve orta ölçekli makinalarda kullanım için uygundur.
Dosya İndir -
HMD Serisi Vidalı Miller
Yüksek hızlı takım tezgahları için vidalı mil serisi: üstün HMC serisinin yenilenen versiyonudur; yüksek hızlı, düşük sesli çalışma sağlayan yeni bir sirkülasyon özelliğine sahiptir.
Dosya İndir -
BSS Serisi Vidalı Miller
Yüksek hızlı, düşük sesli vidalı mil serisidir. Benzersiz hız performansının yanı sıra sessiz ve kompakt olup, taşıma ekipmanından takım tezgahlarına kadar geniş kapsamlı kullanım alanları için uygundur.
Dosya İndir -
Koruyucu Kaplama
NSK, lineer kılavuz ve vidalı miller için optimum koruyucu (pas önleyici) olarak, elektrolitik siyah film üzerine yüzey işleme gibi floresin kaplama kullanmaktadır.
-
X1 Sızdırmazlık Konsepti
X1 konsepti vidalı millerin iç ve dış yapısında son derece etkili sızdırmazlık sağlar.
Dosya İndir -
DS Serisi Vidalı Miller
Geniş uygulama alanına sahip yüksek hızlı ve düşük gürültülü vidalı mil serisidir.
Dosya İndir -
FSS Serisi Vidalı Miller
NSK'nın aktüatör ve aktarma ekipmanlarına yönelik vidalı mil serisidir. Esnek hareket aralığı ve basit sabit destek ile yapılandırılmıştır. -
FA Serisi Vidalı Miller
Yapı olarak BSS serisi vidalı miller ile aynı olup hızlı teslimat için standart olarak üretilen stok serisidir. Kompakt, sessiz ve yüksek hızlı çalışma performansı sunar.
.
Dosya İndir -
A / S Serisi Vidalı Miller
NSK'nın, hızlı teslimat için standart stok serisi haline getirerek oluşturduğu bazı vidalı mil serileri de vardır:
-> Destek üniteleri için işlenmiş mil ucu konfigürasyonu (A serisi)
-> Yeniden işleme kolaylığı için işlenmemiş ve sertleştirilmemiş mil uçları (S serisi)
-
LPR / PR Hassas Ovalanmış Vidalı Miller
PR/PR serisi, keçe performansında kaydadeğer bir iyileşme sağladı. İsteğe bağlı olarak, LPR/PR serisi, bakım gerektirmeyen K1 yağlama ünitesi ile birlikte de alınabilir.
Dosya İndir
